Miernik cyfrowy uniwersalny

Dane techniczne:

Pomiar hFe tranzystora:TAK
Pomiar napięcia przemiennego:0-600V
Pomiar napięcia stałego:0-600V
Pomiar pojemności:0-20µF
Pomiar rezystancji:0-200M?
Prąd przemienny:0-10A
Prąd stały:0-10A
Test ciągłości obwodu:TAK
Test diody:TAK



Miernik uniwersalny 81783 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.

PODSTAWOWE POMIARY

pomiar napięcia przemiennego: A.C. 0-600V
pomiar napięcia stałego: D.C. 0-600V
pomiar natężenia prądu przemiennego: A.C. 0-10A
pomiar natężenia prądu stałego: D.C. 0-10A
pomiar rezystancji: 0-200M?
test diody: IF 1mA, UR 2,8V
test ciągłości obwodu: 0-30?
DODATKOWE POMIARY

pomiar pojemności kondensatora: 0-20µF
test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

dokładność pomiaru miernika 81783 dla tego zakresu to: ±(1.2% + 5), rozdzielczość 1V
obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 5 x rozdzielczość
obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 7,82V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,08
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,26A*
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81783 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.


**

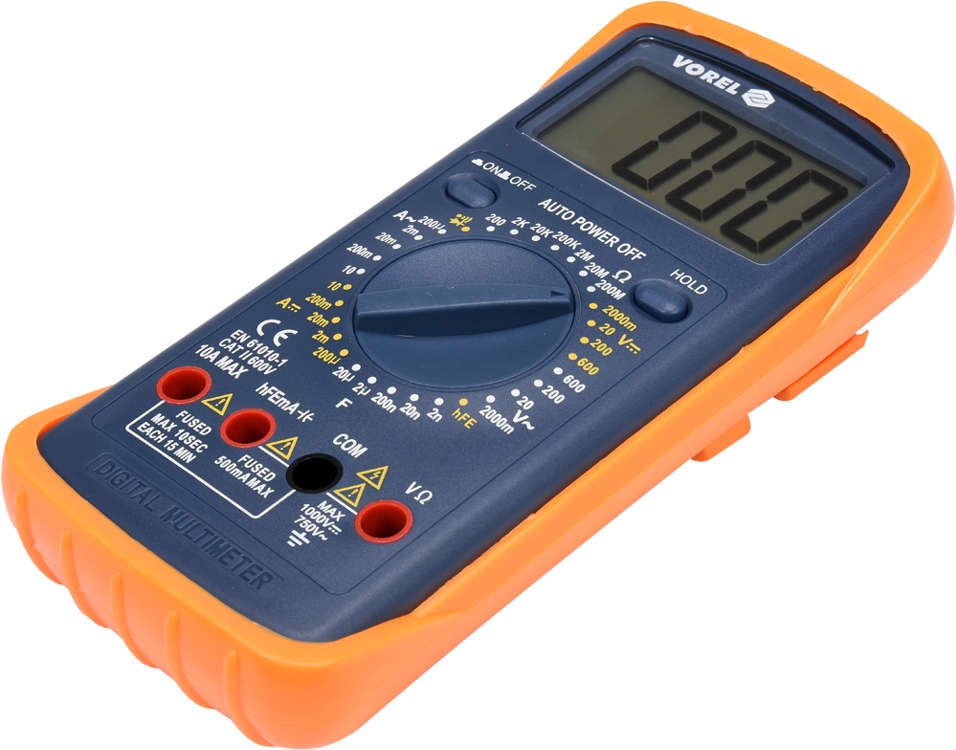

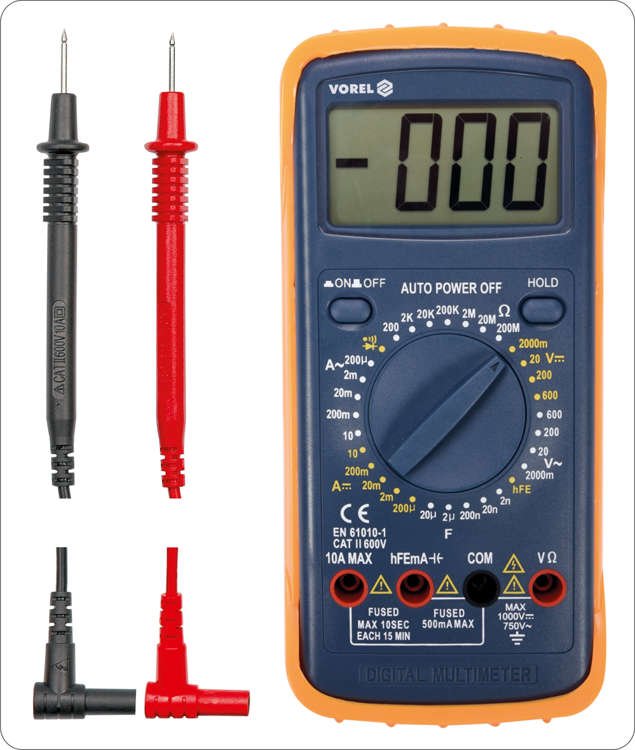

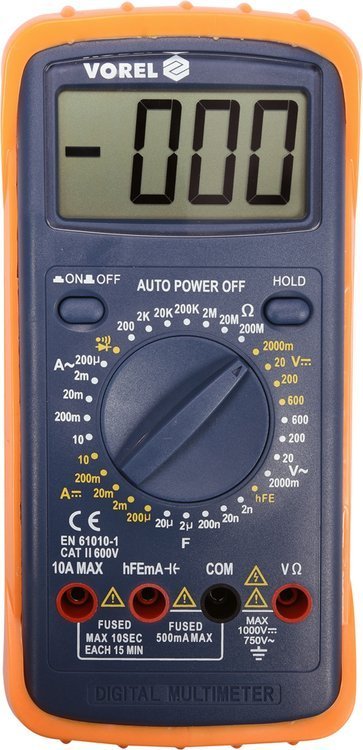

Zdjęcia poglądowe.
